Дроссел
|
Дроссель сетевой (входной) предназначен для защиты преобразователя частоты от резких перепадов напряжения в сети. Такие перепады происходят при включении или отключении крупных потребителей и могут привести к выгоранию входных ключей преобразователя частоты
Сетевой дроссель сглаживает неровности синусоидальной формы входного тока. Уменьшаются помехи, что способствует надежности работы привода и увеличивает срок его службы
Дроссель переменного тока на входе преобразователя частоты улучшает коэффициент мощности. Рекомендуется использование дросселя, если мощность источника питания (распределительного трансформатора) более 500кВА и превышает по мощности в 6 и более раз мощность преобразователя частоты. Советуем ставить входной дроссель когда длина кабеля между источником питания и преобразователем частоты менее 10 м.
Наименование
Мощность, кВт
Ток, А
Напряжение, В
Индуктивность, мГ
Масса, кг
Габарииты, мм
Трехфазные
ДРТ-2,2
2,2
8
400
3,27
2,6
120х82x130
ДРТ-4,5
4
10
400
2,93
2,8
120х82x130
ДРТ-5,5
5,5
16
400
1,83
3,3
152x74x171
ДРТ-7,5
7,5
20
400
1,47
3,7
152x74x171
ДРТ-11
11
30
400
0,98
5,6
152x99x176
ДРТ-15
15
40
400
0,73
5,7
152x99x176
ДРТ-18,5
18,5
50
500
0,59
6
145x104x191
ДРТ-22
22
60
500
0,48
13,5
330x185x185
ДРТ-30
30
75
500
0,39
13,5
330x185x185
Наименование
Мощность, кВт
Ток, А
Напряжение, В
Индуктивность, мГ
Масса, кг
Габарииты, мм
3 фазы 500В
ДРТ-37
37
85
500
0,33
18,5
330x185x210
ДРТ-45
45
115
500
0,25
22
330x160x255
ДРТ-55
55
150
500
0,2
22
330x160x255
ДРС-0,075/180
75
180
500
0,075
21
330x160x255
ДРТ-90
90
180
500
0,16
42
340x205x255
ДРТ-110
110
210
500
0,14
42
340x205x255
ДРС-0,05/260
132
260
500
0,05
25
330x160x255
ДРТ-160
160
300
500
0,1
42,5
340x205x255
ДРТ-200
200
400
500
0,081
44
340x205x255
ДРС-0,025/500
220
500
500
0,025
60
340x260x255
ДРТ-250
250
580
500
0,051
60
340x260x255
ДРС-0,02/685
315
685
500
0,02
70

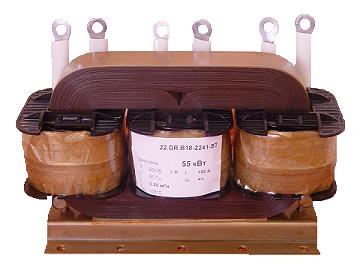

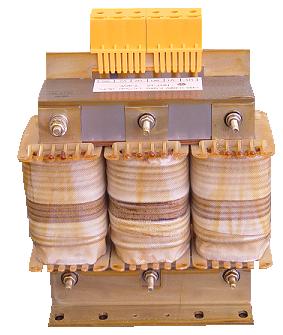

340x260x255 Дроссели трехфазные предназначены для работы в электрических устройствах и трехфазных сетях переменного тока частоты 50 Гц. Дроссели выполнены на витом ленточном магнитопроводе. При изготовлении дросселей используются материалы класса нагревостойкости не ниже В (130С). Степень защиты IP 00. Дроссели пропитаны лаком МЛ-92 ГОСТ 15865-70ж Климатическое исполнение УХЛ 3 ГОСТ 15150-69. Максимальная рабочая температура 130С. Присоединительные размеры предоставляются по запросу.
|
|
|
